400KW欽柴柴油發電機組安裝與調試案例報告

項目名稱：400KW柴油發電機組安裝與調試項目

一、 項目概況

客戶單位：福建省某建柴有限責任公司

項目地點： 專用發電機房

機組型號： XGT-400

機組配置：

柴油機： 欽柴QC535（直列六缸、渦輪增壓、水冷）

發電機： 鑫固泰發電機

控制系統： 眾智 智能控制系統

項目目標： 為機房提供穩定、可靠的第三級（后備）供電保障，在市電中斷后10秒內自動啟動、切換并承載全部關鍵負載，確保數據中心業務不間斷運行。

二、 安裝實施過程

1. 前期準備與現場勘查：

勘察機房條件，確認機房尺寸、通風量、承重、降噪要求均符合機組運行需求。

檢查基礎平臺，確認已按圖紙施工完成（200mm厚混凝土，內置鋼筋），水平度誤差小于2mm/m，并預埋了機組底架固定螺栓。

確認排煙管道、燃油管道、電纜橋架的預留孔洞位置正確。

2. 機組就位與固定：

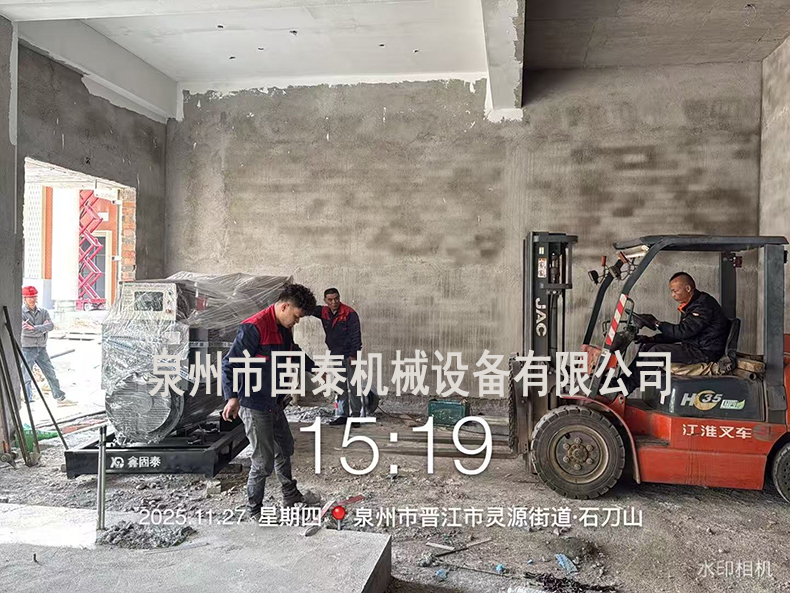

使用液壓叉車和滾杠將機組主機平穩移動至基礎平臺中心位置。

采用千斤頂進行精確定位，確保機組與基礎預埋螺栓對中。

使用水平儀在公共底架上多點測量，通過加裝鋼制墊片將水平度調整至小于1mm/m。

使用規定扭矩的扳手，對所有地腳螺栓進行緊固，確保機組與基礎牢固連接，有效減少運行時的振動。

3. 附屬系統安裝：

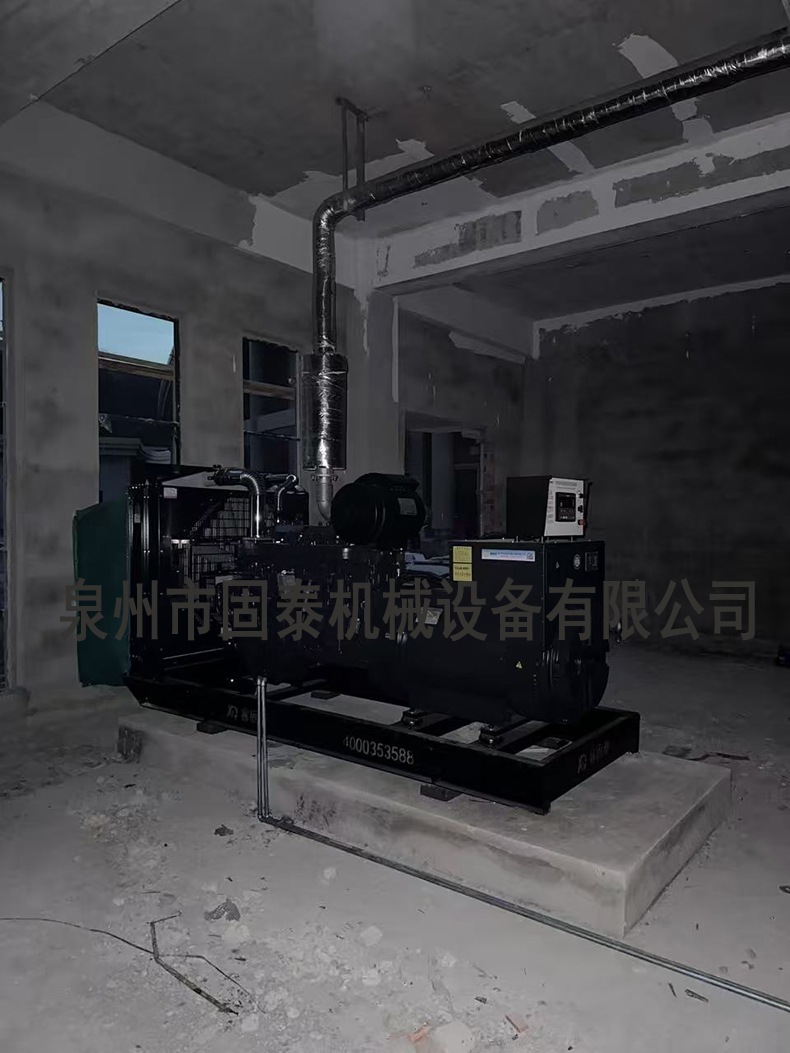

排氣系統： 安裝工業級波紋補償器（用于吸收熱脹冷縮和振動），連接不銹鋼耐高溫排煙管，管道外側包裹保溫棉，最后連接至室外消聲器。安裝完畢后檢查所有連接處氣密性，確保無煙氣泄漏。

燃油系統：

連接機組與室外埋地儲油罐（容量滿足24小時運行需求）。

安裝日用油箱、進回油管、油路過濾器及電動輸油泵。

進行全管路壓力測試，確保無滲漏。加注足量國標0#柴油，并手動泵油排氣。

冷卻系統：

安裝閉式循環冷卻塔（因機房在地下室），連接冷卻水進、回水管。

加注防凍液和軟化水至膨脹水箱規定液位。

檢查風扇皮帶張緊度，并手動盤車確認風扇轉動靈活無卡滯。

電氣系統：

蓄電池組： 安裝2V/200Ah蓄電池組（共24塊串聯），連接牢固，涂抹凡士林防止氧化。連接啟動電機和控制電源線。

主電纜： 敷設并連接機組輸出端至數據中心低壓配電柜的母線槽，使用液壓工具壓接銅鼻，確保連接可靠。

接地： 用95mm²的銅纜將機組接地端子與建筑專用接地極可靠連接，接地電阻小于1Ω。

三、 系統調試與試運行

1. 調試前靜態檢查：

檢查所有機械連接件、電氣連接點是否緊固。

檢查機油油位、冷卻液液位、燃油油位是否在正常范圍。

斷開機組輸出空開，確?？蛰d啟動。

2. 初次啟動與空載運行：

合上蓄電池開關，智能控制器上電自檢。

將控制模式切換至“手動”。

按下“啟動”按鈕，機組在3秒內一次啟動成功。

空載運行觀察（30分鐘）：

發動機運行聲音，平穩、無異常敲擊或摩擦聲。

觀察排煙顏色，為淡灰色，逐漸變?yōu)闊o色，屬正常。

監控儀表參數：機油壓力0.4MPa（正常），冷卻液溫度85℃（正常），頻率50.2Hz，電壓400V（穩定）。

檢查各管路、接口無滲漏。

3. 帶負載測試：

階段一（50%負載，2小時）： 使用假性負載箱加載至200KW。觀察機組運行平穩，電壓、頻率波動在允許范圍內（±2%），排溫正常。

階段二（75%負載，1小時）： 加載至300KW。檢查發動機動力輸出強勁，無黑煙，各項參數穩定。

階段三（100%負載，1小時）： 加載至400KW。此為關鍵測試，機組持續穩定運行，電壓穩定在395V，頻率49.8Hz，關鍵參數均在額定范圍內。

階段四（110%過載，10分鐘）： 按標準進行短時過載測試，機組保護系統在設定時間后正常報警并執行停機保護，驗證了機組的過載能力及保護功能的可靠性。

4. 自動功能模擬測試：

恢復所有電氣連接，模擬市電故障。

機組在接收到“市電失壓”信號后，延時3秒（可調）自動啟動。

在電壓、頻率穩定后，ATS自動切換柜動作，將負載從市電側切換至發電機組側，全過程耗時約12秒，滿足合同要求。

模擬市電恢復，機組在冷卻運行3分鐘后自動停機，ATS切換回市電供電。

四、 結論與交付

本次400KW欽柴柴油發電機組的安裝與調試工作嚴格遵循規范流程，一次性成功。機組在空載、半載、滿載及過載等各種工況下均表現穩定，性能參數優良，自動控制功能準確可靠。

調試完成后，對現場操作人員進行了系統的培訓，內容包括日常巡檢、常規維護、故障識別及緊急處理流程。最終，將所有技術資料、出廠報告、調試記錄及保修文件一并移交給客戶，項目圓滿結束。
